18立方聯體壓縮箱（移動垃圾站），OVO(歐威沃）
OVO(歐威沃）
18立方聯體壓縮箱（移動垃圾站）簡介
移動壓縮垃圾站有(6m3,8m3,10m3,12m3移動壓縮垃圾箱配二橋鉤臂垃圾車。15立方，18立方，20立方配三橋鉤臂垃圾車。）移動垃圾站是垃圾收集﹑壓縮處理﹑垃圾轉運為一體的高檔環衛設備，實現垃圾清運過程中“零中轉”﹑“不落地”﹑“無污染”，可有效避免垃圾收集﹑轉運過程中垃圾裸漏﹑飄灑﹑異味造成的二次污染。
移動垃圾箱是一個可移動的大容量垃圾箱，相對體積小，垃圾處理能量大，密封性強，是一種安全﹑高效﹑環保﹑節能產品，是城市環衛***。
對比固定垃圾站和專門垃圾清運車輛來說，移動垃圾站有以下優特點：
1.多箱配一車，循環使用運輸，效率高，使用成本低；
2.結構緊湊，造型美觀，占地面積小，無需專門站房，不需復雜的配套設施（只需380V﹑50Hz﹑接地保護的三相五相外接電源插口，輸出功率不低于7.5KW，供污水排放的下水道﹑硬化平整的路面）；
3.上料方式多樣化:有料斗式自動上料系統﹑掛桶式自動上料系統，亦可選配其它特殊上料形式；
4.經濟效益高，環境保護好:當垃圾從上料機構轉入移動垃圾站后密閉運行，移動垃圾站的壓實密度可達0.75-0.85t/m?，一次性垃圾收集量大，減少轉運次數，有效降低運輸成本；箱體設有污水收集系統，亦可將污水直接排入下水道，確保壓縮運行過程和垃圾轉運過程無污染，有效保護環境。
5.設備系統先進，自動化程度高，操作更人性化。移動垃圾站動力單元主要電氣元件及液壓系統采用國內外知名品牌，確保設備使用的可靠性；液壓和電氣系統專門設計了加熱裝置和自動散熱裝置，適應各種不同地區不同的季節，確保設備在各種惡劣環境能正常工作；同時，該設備使用了PLC自動循環控制系統，內部安裝有多個不同功能的傳感器，多處功能自鎖互鎖保護，能實現料斗上翻﹑進料﹑壓縮﹑退回﹑料斗下翻的自動運行﹑若壓縮工程中諸如有大型硬質異物的非正常使用時可能自動報警或停機，能在箱體垃圾壓實時自動報警停機，有效減輕操作人員勞動強度，亦可避免失誤操作對設備的破壞。當設備出現緊急意外時操作人員可摁下紅色急停按鈕實現緊急停機。
1.外形尺寸表
規格（有效容積） | 8 m?? | 10 m?? | 12 m?? | 15 m? | 18 m?? | 20 m?? | 22 m? | |
外形尺寸 | 長 | 4800 | 5150 | 5500 | 6000 | 6500 | 6850 | 7200 |
寬 | 2500 | |||||||
高 | 2550 | |||||||
2.轉運配套﹑工作運行技術參數表
序號 | 名稱 | 備注 | 單位 | 數據 |
1 | 鉤心高度（H) | mm | 1575 | |
2 | 導入寬度（D) | mm | 1060 | |
3 | 通過高度（T) | 8-10m? | mm | 160 |
≥12m? | mm | 180 | ||
4 | 鎖口寬度 | mm | 500 | |
5 | 箱體自重 | t | 4.5-6.5 | |
5 | 壓縮循環時間 | s | ≤45 | |
6 | 壓實密度 | t/m? | 0.75-0.85 | |
7 | 壓縮力 | t | 35-40 | |
8 | 電源 | V | 380 | |
9 | 電機功率 | kw | 7.5 | |
10 | 控制方式 | PLC智能自動控制 | ||

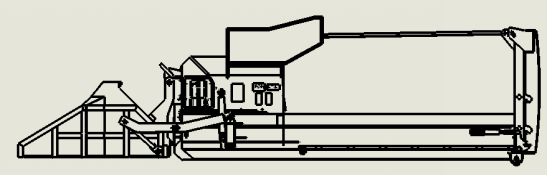

料斗上料結構示意圖
主要組成單元：
1、翻料斗：垃圾的裝填容器3-4 m?，可將翻料斗內的垃圾傾倒入壓縮腔的機構；
2、壓縮機頭：由動力單元（PLC自動控制）、“W”型壓縮頭和裝填腔組成，將料斗送入的松散垃圾壓入垃圾箱內；
3、動力控制單元：動力及控制系統，驅動壓縮頭將垃圾壓入箱體；
4、箱體：垃圾容器，集裝壓縮垃圾；
5、鎖緊機構：采用液壓連桿機構鎖緊固定后門；
6、尾門：垃圾箱體后蓋，密封箱體內垃圾或打開后傾卸垃圾。
工作原理
1、通過翻料斗的升降、翻轉來實現垃圾的填裝；
2、利用推缸油缸的往復運動驅動推出、縮回，實現壓縮垃圾的功能。
注意事項
1、開機前的準備工作
1） 只允許經過專業操作培訓合格的人員操作本設備；
2） 確保箱內、翻轉架（料斗）下無人，并確保翻轉架運動空間內
無障礙物；
3） 檢查電源線是否有破損，若有破損，需在開機前修復，
或更換同規格型號的電纜線，否則將可能導致觸電或
漏電事故的發生；
4） 檢查電源連接器是否完整無破損。
